详细阐述电解腐蚀仪的组成和工作流程

详细阐述电解腐蚀仪的组成和工作流程

电解腐蚀仪是一种基于电化学原理的金相制样设备，广泛应用于材料科学、冶金学、航空航天等领域，用于揭示金属材料的微观组织结构（如晶界、相组成等）。其工作过程融合了电化学反应、机械控制及参数调节等多学科技术。

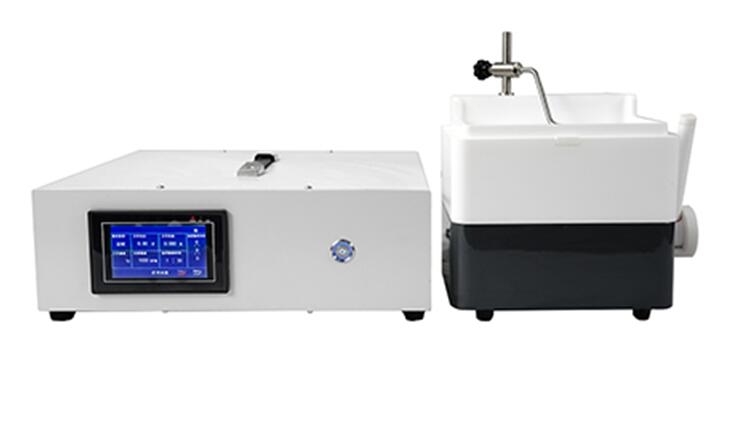

一、设备构成与核心组件

电解腐蚀仪主要由以下部分组成：

直流电源系统​

提供稳定的电压和电流输出，支持恒压或恒流模式，范围通常为0-60V/0-20A，并配备过流、过压保护功能。

腐蚀器主体​

包含电极（阳极和阴极）、样品罩、搅拌装置及控温系统。阳极夹具用于固定待处理样品，阴极通常为惰性材料（如铂、石墨）。

控温系统​

通过加热或冷却装置维持电解液温度稳定，避免因温度波动影响腐蚀均匀性。

辅助设备​

如超声波清洗机（用于样品预处理）、磁力搅拌器（确保电解液流动均匀）及废气处理系统（减少酸雾污染）。

二、工作流程详解

1.样品预处理

切割与抛光：将金属样品切割至合适尺寸，依次用砂纸（如150#至1500#）逐级打磨，最后用抛光机去除表面划痕，确保表面光洁度达到Ra≤0.1μm。

清洗与干燥：使用洗涤剂、蒸馏水及超声波清洗去除油污，随后用无水乙醇脱水并吹干，避免残留物干扰电解过程。

2.电解液配置

根据材料类型选择电解液配方，例如：

不锈钢抛光：磷酸（38%）+甘油（53%）+蒸馏水（9%），温度50-100℃。

镍基合金腐蚀：高氯酸（20%）+甘油（10%）+酒精（70%），电压1-2V。

电解液需具备高黏度以形成选择性溶解的“黏性膜”，并控制导电性和腐蚀速率。

3.参数设置与启动

参数调节：根据样品面积和材料特性设定电压、电流密度（通常为0.5-2A/cm²）及时间。例如，不锈钢抛光需1-1.5A/cm²，时间5-15分钟。

电极安装：将样品固定于阳极夹具，阴极板置于电解槽中，确保两者间距合理（通常5-10mm），避免短路。

启动电解：接通电源后，电解液在电场作用下形成动态平衡，阳极金属优先溶解，表面逐渐平整。

4.过程监控与调整

实时观察：通过透明槽盖或显微镜监测表面变化，如气泡生成速率、腐蚀均匀性等。

动态调节：若出现局部过腐蚀或浮雕现象，需调整电流密度或搅拌速度，必要时暂停并修正参数。

5.终止与后处理

自动断电：达到预设时间后，仪器切断电源并鸣笛提醒。

清洗干燥：立即用流水冲洗样品，去除残留电解液，随后用酒精脱水并吹干，避免残留物腐蚀表面。
